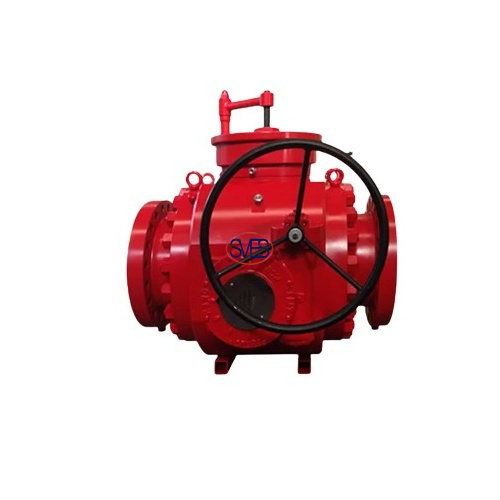

Katup Pigging （Katup Bola yang Dipasang di Blok Trunnion）
Katup pigging pipa
1. Spesifikasi
Pigging Valve pipa minyak bumi adalah katup khusus yang digunakan untuk membersihkan pipa minyak bumi. Ia memiliki ciri-ciri sebagai berikut:
1.1 Kinerja penyegelan yang andal untuk mencegah kebocoran oli selama proses pembersihan.
1.2 Ketahanan korosi yang tinggi untuk menahan media korosif dalam pipa minyak bumi.
1.3Struktur sederhana, mudah dirawat dan dioperasikan.
2. Dirancang Direkayasa, diproduksi, dan diuji ke API 6D
2.1 Standar Industri: API 6D, ASME B16.34 dan API 598
2.2 Memenuhi NACE MR0175-03
2.3 Pemutusan Positif
2.4 Bola yang dipasang di Blok Trunnion untuk mengurangi torsi dan beban batang
2.5 Bantalan Besar untuk kelancaran pengoperasian yang kuat
2.6 Penyegelan Aliran Atas dengan pelepas rongga hilir otomatis
2.7 Blokir Ganda dan Pembuangan dengan kemampuan ventilasi dan pembuangan
2.8 Perlengkapan gemuk kepala kancing besar dengan cek yang terkubur
2.9 Injeksi sealant kursi darurat
2.10 Tutup Masuk Babi dengan ventilasi
2.11 Tutup Masuk Babi dengan opsi penggerak hex dan penggerak kunci pas
2.12 Pelat penghenti terbuka dan tertutup yang dapat dikunci 2”- 6”
2.13 6” dan lebih besar menggunakan katup pemerataan rongga tubuh
2.14 Bantalan dan Batang Pemasangan Aktuator Besar
2.15 Menerima babi Peluru, Bulat, dan Piring Ganda
2.16 Pig yang sesuai dibuat agar sesuai dengan semua katup pig SVES.
3. Spesifikasi parameter
Spesifikasi parameter pigging Valve pipa minyak bumi meliputi aspek sebagai berikut:
3.1 Model katup: model berbeda tersedia untuk dipilih berdasarkan diameter pipa dan tingkat tekanan.
3.2 Bahan katup: biasanya terbuat dari baja tahan karat atau bahan paduan tahan korosi.
3.3 Kisaran ukuran: 2”-16”
3.4 Kelas Tekanan: Kelas ANSI 150 hingga 1500
3.5 Kisaran suhu standar: -20 hingga 300 derajat. Fahrenheit
3.6 Kisaran Pesanan Khusus: -50 hingga 400 derajat. Fahrenheit
3.7 Bahan: LF2, 316 SS, dan Paduan Eksotis sesuai kebutuhan
3.8 Segel: HSN, HNBR, James Walker, Viton, Teflon, Devlon Peek atau sesuai kebutuhan
4. Skenario penerapan
Pigging Valve pipa minyak bumi cocok untuk skenario berikut:
4.1 Pembersihan pipa minyak bumi: media pembersih seperti air bertekanan tinggi, bahan kimia, dll., dapat dimasukkan ke dalam pipa melalui pigging Valve untuk dibersihkan.
4.2 Pemeliharaan pipa minyak bumi: selama proses pemeliharaan pipa, bahan pemeliharaan seperti minyak pelumas, sealant, dll., dapat dimasukkan ke dalam pipa melalui pigging Valve.
4.3 Renovasi pipa minyak bumi: pada saat proses renovasi pipa, pipa baru dapat disambungkan ke pipa eksisting melalui pigging Valve.
5. Manfaat:
5.1 Desain Blok Trunnion menawarkan pengurangan torsi dan kekokohan
5.2 Rangkaian Lengkap Fleksibilitas dan Kompatibilitas Fluida
5.3 Penghematan biaya dibandingkan sistem pigging dan skid konvensional
5.4 Tersedia sebagai Peluncur, Penerima, atau Penangkap.
5.5 Konstruksi palsu mengurangi persyaratan NDE
